In diesem Abschnitt finden Sie Informationen und die technischen Datenblätter der Einzelkomponenten, aus denen sich unsere OPTIKA- und ZEISS-Gesamtlösungen (Sets) zusammensetzen. Einzelkomponenten (z.B. nur Dunkelfeldmikroskop oder nur Kamera) sind in unserem Webshop ebenfalls separat erhältlich.
Das Dunkelfeldmikroskop OPTIKA B-510DK des Herstellers OPTIKA wurde für den Laborbetrieb und speziell für die Vitalblutbetrachtung entwickelt. Es wird per c-mount Adapter mit wählbaren Mikroskopkameras für die Live-Bild-Übertragung am Monitor und für die Dokumentation angeschlossen.
Objektive: Planachromate mit den Vergrößerungen 4X, 10X, 40X und 100X. Das 100X-Objektiv ist ein Ölobjektiv für die Verwendung mit Immersionsöl und mit eingebauter Irisblende (siehe Bild unten).
Ölimmersionskondensor: Er hat eine in sich integrierte leistungsstarke 3,6W X-LED-Beleuchtung (Farbtemperatur: 6.300K, LED-Lebensdauer: ca. 50.000 Stunden).
Für seine Kalibrierung gibt es vier Stellschrauben, zwei davon sind an der Kondensorhalterung und zwei weitere am Kondensor (siehe Bild) integriert.
Herstellerdokumentation: Bedienungsanleitung (mehrsprachig, pdf, 9.4MB)

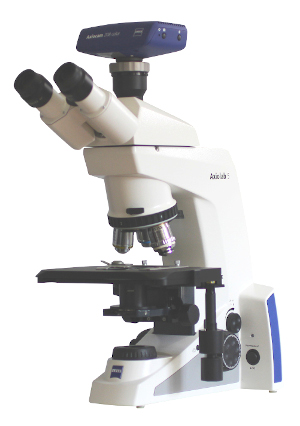

Das Dunkelfeldmikroskop Axiolab 5 KMAT des Herstellers ZEISS wurde speziell für die Vitalblutbetrachtung entwickelt. Es wird per c-mount Adapter an die ZEISS Axiocam 208 Mikroskopkamera für die Live-Bild-Übertragung am Monitor und für die Dokumentation angeschlossen.
Objektive: Objektive mit den Vergrößerungen 10X, 40X (A-Plan) und 100X (N-Achroplan). Das 100X-Objektiv ist ein Ölobjektiv für die Verwendung mit Immersionsöl und mit eingebauter Irisblende (siehe Bild unten).
Ölimmersionskondensor: Die leistungsstarke 10W LED-Beleuchtung ist nicht im Kondensor sondern am Mikroskopfuß integriert. Für seine Kalibrierung sind an der Kondensorhalterung des Mikroskops zwei Öffnungen vorhanden.
Dort werden die zwei mitgelieferten Stellschrauben während der Kalibrierung angebracht und nach der Kalibrierung wieder entfernt.
Herstellerdokumentation: Bedienungsanleitung (deutsch, pdf, 8.8MB)
Für Live View und Aufnahme mit dem OPTIKA Mikroskop bieten wir zwei hochauflösende Kameramodelle an:
Die ideale Ergänzung Ihrer Dunkelfeld-Ausrüstung mit einem hochqualitativen und robusten Monitor des Herstellers SAMSUNG. Alle angebotenen Monitore sind reflexionsfrei (matte Oberfläche) und zu 100% kompatibel zu unseren Kameras. Aktuell bieten wir 32" Monitore in UHD Auflösung (3840 x 2160 Pixels).
Mit unseren Adapter können Sie unsere Mikroskopkameras am Trinokulartubus des B-510DK Dunkelfeldmikroskops anschließen und somit Fotos und HD-Videos aufnehmen.
Die mitgelieferten Adapter haben variable Brennweite. Mit dem integrierten Fokussierring kann das Bild, das Sie durch die Okulare sehen mit dem Bild am Bildschirm abgeglichen werden.
Damit wird (in Gegensatz zu preisgünstigern Adapter ohne Fokussierring) die Fokusabweichung der zwei Abbildungen eliminiert.
Unser Dunkelfeld Starter-Set beinhaltet alles was Sie beim Kauf eines Dunkelfeldmikroskops brauchen, um sofort mit Dunkelfeld-Präparatuntersuchungen starten zu können. Die Auswahl der einzelnen Produkte stammt ausschließlich aus namhaften Herstellern für den Laborbedarf. Die einzelnen Produkte sind auch separat über unseren Webshop zu beziehen.
Die folgenden Sets sind bereits abgestimmte Kombinationen für Live View und Aufnahme im Dunkelfeld. PLUS-Sets beinhalten zusätzlich einen passenden Monitor. Diese Sets decken bereits über 90% der Anwendungsfälle, weitere Sets finden Sie auf unserem Webshop bzw Sonderlösungen können gerne auf Anfrage zusammengestellt werden.
* ZEISS DF-Lösungen können nur an Kunden in Österreich, Deutschland und in der Schweiz angeboten werden.
Im folgenden Video sehen Sie eine Aufnahme durch das Tinokular des OPTIKA B-510DK Dunelfeldmikroskops, die auf unserem Demo-Gerät aufgenommen wurde.
Das folgende Video demonstriert die praktische Nutzung einer Mikroskopkamera in der HDMI-Betriebsart. Es zeigt die Maussteuerung, das Zoomen, die Aufnahme, die Vergleichsfunktion und das Abspielen von aufgenommenen Bildern.
In der HDMI-Betriebsart ist kein PC und keine Software-Installationen notwendig und Sie müssen sich keine Sorgen mehr um Software- und Treiber-Updates mehr machen!
Die Kalibrierung des Dunkelfeld-Kondensors stellt bekanntlich die größte Herausforderung für jeden Dunkelfeldeinsteiger. Im folgenden Video finden Sie als Einstiegshilfe den typischen Ablauf der Kondensorkalibrierung für das OPTIKA B510DK Mikroskop.
Ich arbeite schon seit etlichen Jahren mit den Sarras-Mikroskopen. Dr. Hilbert Seeger hat mich lange Zeit bei meiner Weiterentwicklung im Bereich der Dunkelfeldmikroskopie begleitet. In seinem Gedenken und zur Verbreitung seines Wissens biete ich Dunkelfeldmikroskopie-Ausbildungen an. Dafür brauche ich zum Üben für meine Schüler Dunkelfeldmikroskope, die nicht nur eine erstaunlich gute Optik anbieten, sondern auch viel „aushalten“, bzw. den einen oder anderen Bedienungsfehler verzeihen: Die Modelle Optika-500 und Optika-350, die ich mir bei Herrn Sarras gekauft hatte, haben sich bis jetzt bestens bewährt. Herzlichen Dank!
Meine Firma organisiert Dunkelfeld-Seminare für alle Stufen mit Gastprofessoren aus aller Welt. In unserem Schulungszentrum werden einerseits die Theorievorträge gehalten, anderseits sollen die Teilnehmer auch die praktische Arbeit am Dunkelfeldmikroskop kennenlernen. Wir verwenden bei unseren Schulungen das OPTIKA B- 500TDK: ausgezeichnetes Bild, lautlos und einfach zu bedienen. Viele unserer Teilnehmer haben bereits die gleiche Wahl wie wir getroffen.
Ich setze das Optika-Dunkelfeldmikroskop schon mehrere Jahre im Ärztezentrum Donauzentrum ein und bin mit der Qualität sehr zufrieden. Ich sehe es als großen Vorteil, keinen lärmenden Kühler zu benötigen. Besonders hervorheben möchte ich die ausgezeichnete Betreuung von Herrn Sarras, der mir bei technischen Fragen zur Seite steht und immer eine sehr wertvolle Hilfe ist.
Ich setze das italienische Optika B-500TDK Dunkelfeldmikroskop in meiner Praxis seit über 2 Jahren ein und bin mit Qualität, Verarbeitung und mit der Optik der Präparate sehr zufrieden. Es zeigen sich kaum Qualitätsunterschiede zu den um das 3- bis 4-fache teureren Geräten, die in den Kursen üblicherweise von den Referenten propagiert werden. Bin auch vom LED-Licht sehr angetan, bei 4 Watt Stromverbrauch zeigt es keinerlei Wärmeentwicklung, damit stört kein lärmender Kühler für die sonst übliche 100-Watt-Halogenlampe.
Seit Jahren arbeite ich mit dem OPTIKA-Mikroskop. Ein gutes Dunkelfeldmikroskop ist unerlässlich um eine präzise Diagnose zu erstellen. Die Bedienung vom OPTIKA-Mikroskop ist leicht und durch die Kamera kann der Patient miterleben wie der eigene aktuelle vitale Zustand im Blut ist. Die Dokumentation ist auch sehr leicht gemacht und bei der Kontrolluntersuchung sofort nachvollziehbar welche Veränderung stattgefunden hat. Ich kann das OPTIKA-Mikroskop nur wärmstens empfehlen!
Ende 2014 habe ich mein OPTIKA Dunkelfeldmikroskop bei Sarras e.U. gekauft. Als ich das erste Mal mein neues Mikroskop auspackte, war ich beeindruckt davon, wie stabil und "wissenschaftlich" es aussah. Der Zusammenbau des Mikroskops ging schnell und mühelos. Als Medizin-Wissenschaftler (Onkogenetiker – Pathologe) habe ich immer mit sehr guten Top-Mikroskopen der bekanntesten Hersteller gearbeitet. Ich kann bestätigen, dass für die Arbeit im Dunkelfeld dieses Mikroskop ausgezeichnet passt, man braucht sich nicht weiter nach teureren und größeren Mikroskopen umzuschauen.
Bitte kontaktieren Sie uns wenn möglich per Email da wir sehr oft bei Kundenberatungen sind - wir melden uns gerne i.d.R. innerhalb des nächsten Werktages bei Ihnen.
Für ein unverbindliches Angebot teilen Sie uns bitte Ihre vollständige Adresse und Ihren Namen/Firmennamen mit.
Ein MWSt-freies Angebot für innergemeinschaftliche Lieferungen (IGL) erstellen wir ebenfalls gerne,
soferne in Ihrer Anfrage auch eine gültige UID-Nummer angegeben ist.
Ein verlässlicher Versand ist über unseren Logistikpartner UPS weltweit möglich.
IMPRESSUM
Sarras e.U.
Herbeckstraße 74/5
1180 Wien, Österreich
Tel. : +43-1-9972790
Fax. : +43-1-9972790-300
Email : office@dunkelfeldmikroskop.eu
Firmennummer: 289101z, Handelsgericht Wien
Ust-ID: ATU63138811
Vor der Anschaffung der Dunkelfeld-Ausrüstung sind oft einige Fragen zu klären - diese sind teilweise technisch und teilweise kommerziell. Die Antworten zu den häufigsten Fragen finden Sie unten zusammengefasst.
Gibt es eine Support-Seite mit Anleitungen bzgl. Zusammenbau, Inbetriebnahme, Kalibrierung und Benutzung? Ja - Besuchen Sie bitte bereits vor dem Aufbau unsere Support-Seite (hier klicken). Dort finden Sie Videoanleitungen und wertvolle Tipps für die Inbetriebnahme und Nutzung.
Wo kann ich für das OPTIKA Dunkelfeldmikroskop B-510DK die Original-Dokumentation des Herstellers finden? Sie können die OPTIKA B-510DK Benutzeranleitung (PDF) durch Klicken dieses Links von unserer Website herunterladen. Diese wird vom Hersteller auf Englisch bereit gestellt. Alternativ können Sie die Dokumentation natürlich auch auf der Website des Herstellers unter www.optikamicroscopes.com finden.
Ihre Preise sind exkl. MwSt. angegeben, muss ich zusätzlich Mehrwertsteuer zahlen oder nicht? Ob Sie uns zusätzlich zum angegebenen Nettopreis Mehrwertsteuer zahlen müssen hängt vom Land ab, wo Sie sind und von Ihrem Steuerstatus. Alle Kunden in Österreich müssen MwSt. zahlen. Als Kunde außerhalb der EU (z.B. Schweiz) müssen Sie uns keine MwSt zahlen, da der Versand der Ware zolltechnisch als Export gilt. Als gewerblicher Kunde aus den restlichen EU-Staaten (z.B. Deutschland) zahlen Sie uns nur dann keine MwSt, wenn sie eine registrierte und gültige Umsatzsteuer-Identifikationsnummer (UID) vorweisen können - der Versand gilt in diesem Fall als innergemeinschaftliche Lieferung.
Welche Garantie haben die Produkte und was ist bei einem Defekt zu tun? Alle angebotenen Geräte werden von der Herstellergarantie abgedeckt. Die Garantiedauer und -bedingungen hängen vom jeweiligen Hersteller ab. OPTIKA gibt 5 Jahre Garantie auf das Dunkelfeldmikroskop mit Ausnahme der elektrischen Teile für die eine Garantie von 2 Jahren gilt. Für HDC Kameras beträgt die Garantie je nach modell 12-18 Monate ab Kaufdatum. Im Falle eines Garantiefalles übernehmen wir für Sie die Abwicklung mit dem Hersteller, Sie müssen uns lediglich schriftlich (per Email) das Problem melden, wir nehmen dann mit Ihnen Kontakt auf und leiten die notwendigen Schritte ein.
Bieten Sie Ihren Kunden auch Upgrades an? Ja - sollte sich nach einigen Jahren der Stand der Technik ändern, bieten wir unseren Kunden gezielte Upgrades an. Wir bieten z.B. aktuell den Rückkauf von Mikroskopkameras veralteter Technologie gegen neueste UHD-Kameras an - davon haben bereits viele unserer Kunden Gebrauch gemacht und profitiert.
Muss ich den Hersteller kontaktieren, wenn ich nach dem Kauf Hilfe brauche?Nein - bis heute hat fast keiner unserer Kunden mit den Herstellerfirmen wegen Support direkten Kontakt aufnehmen müssen. Schreiben Sie uns einfach eine Email mit Ihren Kontaktdaten, Ihrem Anliegen und einer Referenz zum Kauf (z.B. Rechnungsnummer). Einen Call Center können wir leider nicht betreiben - Sie bekommen aber von uns i.d.R. innerhalb eines Arbeitstages eine Rückmeldung und Hilfe zu Ihrem Anliegen.
Wo ist es möglich und was kostet eine Vor-Ort Installation? Grundsätzlich ist die vor-Ort Installation für OPTIKA-Lösungen europaweit möglich - in einigen Ländern (z.B. Schweiz) allerdings über Partnerfirmen. Die Kosten hängen von Ihrem Ort ab. Bei Interesse an einer vor-Ort Installation und Schulung stellen wir Ihnen gerne ein Angebot zusammen. Für ZEISS Lösungen ist die vor-Ort Installation nur in Österreich möglich.
Was muss ich wissen um ein Dunkelfeldmikroskop richtig bedienen zu können? Falls Sie noch nie mit einem Dunkelfeldmikroskop gearbeitet haben, müssen Sie für ein sinnvolles Arbeiten auf jeden Fall den Prozess der Kondensorzentrierung verstehen und die Arbeit mit dem Immersionsöl lernen. Bei Vor-Ort Installationen werden Sie von uns geschult bzw. bei Online-Bestellungen liefern wir Ihnen eine gedruckte Anleitung (zusätzlich zu der Herstelleranleitung).
Welche Objektive und Vergrößerungen brauche ich im Dunkelfeld? Das hängt von Ihrer Anwendung ab. Falls Sie Untersuchungen nach Dr. Enderlein durchführen, brauchen Sie die Objektive 10x, 40x und 100x (bzw. die Gesamtvergrößerungen 100x, 400x und 1000x). Das 10X-Objektiv wird für die Zentrierung des Kondensors (Kalibrierung) verwendet. Die eigentliche Betrachtung erfolgt mit den 40x- und 100x-Objektiven.
Adaptieren oder bauen Sie sogar selbst Dunkelfeldmikroskope? Nein - allein für die Entwicklung und Produktion einer einzigen Komponente des Mikroskops wie z.B. des Objektivs brauchen die Herstellerfirmen aufwendige Anlagen mit Reinräumen und entsprechendes Personal. Wir verstehen uns als Handels- und Beratungsfirma und vertreiben Mikroskope und Mikroskopkameras von namhaften Herstellern unter dem Original-Herstellernamen. Wir testen und kombinieren sehr wohl Mikroskope, Adapter und Kameras verschiedener Hersteller um das beste Ergebnis zu erzielen, greifen aber technisch nicht in das Produkt hinein - das ist die Aufgabe der Hersteller, die darauf spezialisiert ist.
Haben Mikroskopkameras mit höheren Megapixel-Anzahl immer die bessere Bildqualität? Nein - je nach Modell kann eine Kamera mit weniger Megapixel und einen hochqualitativen Sensor ein viel besseres Bild als eine mit mehr Megapixel dafür aber mit einem Sensor niedriger Qualität erzeugen. Die Bildqualität der Kamera (z.B. Abbildung von ganz feinen Strukturen wie Filite) hängt von verschiedenen technischen Parametern ab - z.B. vom Dynamikbereich (Dynamic Range) des Sensors. Am besten lassen Sie sich die verschiedenen Kameras vorführen oder Ihnen Videoaufnahmen schicken, damit Sie die Qualität selbst beurteilen. Die Qualitätsunterschiede sind groß und allein aus der Pixelanzahl sollten Sie keine Entscheidung treffen.
Sind Sonderlösungen bzgl. Kamera-Software möglich? Ja - die Software unserer Kameras kann mehr als "nur" das Live-Bild anzeigen und Bilder/Videos speichern. Ein Beispiel: die PC-Software kann zeitlich gesteuerte Aufnahmen auslösen und somit Zerfallsprozesse dokumentieren. Software von Drittherstellern, die wir auch anbieten, können aus solchen zeitlich aufgenommenen Bildern ein Zeitraffe-Video zusammenstellen. Auch Software-Sonderanfertigungen sind möglich. Sollten Sie etwas Bestimmtes brauchen, fragen Sie uns einfach danach!
Was ist bei der Wahl des Adapters zwischen Kamera und Dunkelfeldmikroskop zu beachten? Neben der Qualität der Linse sollte man beachten, ob der Adapter fixe oder variable Brennweite hat. Die Ersteren sind preislich günstiger. Bei den Zweiten können Sie aber durch die Okulare das Bild scharf stellen und dann durch Variation der Brennweite des Adapters auch das Bild am Bildschirm gleichzeitig scharf stellen. Diesen Abgleich machen Sie nur einmal. Bei fester Brennweite haben Sie fast immer eine Abweichung und Sie müssen immer mit dem Feintrieb nachjustieren, wenn Sie die Betrachtung von den Okularen zum Bildschirm wechseln, was lästig ist. Wenn Sie nur mit dem Bildschirmbild arbeiten, dann ist die günstigere fixe Brennweite die bessere Wahl.
Kann ich gleichzeitig das Bild durch die Okulare und am Bildschirm betrachten? Ja - sowohl mit dem OPTIKA B-510DK als auch mit dem ZEISS Axiolab ist das möglich! Sie können gleichzeitig durch beide Okularen und am Bildschirm das Bild sehen. Bei anderen Herstellern gibt es oft die Einschränkung, dass beim Öffnen des dritten Tubus für die Kamera entweder keine Betrachtung oder Betrachten durch nur ein Okular möglich ist. Unsere Lösungen kennen diese Einschränkung nicht.
Sind die Planachromaten (Objektivtyp) des OPTIKA B-510DK die allerbeste Objektivklasse? Nein - durch den Einsatz von Planapochromaten können z.B. Farbsäume komplett eliminiert werden. Der Einsatz von Planapochromaten ist aber eher Forschungsabteilungen vorbehalten, da deren Einsatz den Preis des Mikroskops zumindest verdoppeln würde. Planachromate bieten aus unserer Erfahrung das beste Preis-Leistungs-Verhältniss für diese Anwendung.
Ist das OPTIKA B-510DK auch für die Betrachtung von ausgetrockneten Flüssigkeiten (Wasserkristallfotografie) geeignet? Ja - wir haben Kunden die das Gerät in der Wasserkristallfotografie im Dunkelfeld einsetzen. Bei dieser speziellen Anwendung wird das 100X Öl-Objektiv nicht genutzt, da das Präparat auf dem Objektträger ohne Deckglas betrachtet wird.
Kann ich meine Spiegelreflexkamera mit Ihrem Dunkelfeldmikroskop verwenden? Diese Lösungen führen wir nicht mehr, da seit einigen Jahren bei unseren Kunden die Nachfrage nicht mehr vorhanden ist.
